Grúa Jib montada en la pared de 500 kg con elevador eléctrico de pie libre

Las demás máquinas y aparatos para la fabricación de máquinas y aparatos

1Diseño estructural

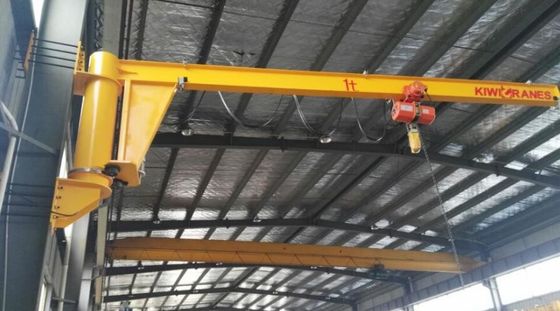

• Estructura del voladizo: consiste en una columna fija (o soporte de pared), un brazo giratorio, un elevador eléctrico y un sistema de control.El voladizo puede girar horizontalmente alrededor de la columna (ángulo máximo de rotación 180°).

Método de instalación: se fija directamente en la pared o en una columna independiente, sin soporte en el suelo, ahorrando espacio, y es especialmente adecuado para lugares estrechos o con equipo intensivo en el suelo.

• Diseño modular: La longitud del voladizo puede ser personalizada (generalmente 2~10 metros),y el elevador eléctrico (como una cuerda de alambre o un tipo de cadena) puede moverse a lo largo del voladizo para cubrir un área de trabajo circular o en forma de abanico.

2. Características de rendimiento

• Rotación + movimiento: el voladizo se puede girar manualmente o eléctricamente (la rotación eléctrica requiere un accionamiento giratorio),y el elevador se mueve a lo largo del voladizo para lograr un posicionamiento preciso en el espacio tridimensional.

• Control eléctrico: La elevación, la marcha y la rotación se manejan mediante botones o controles remotos, lo que ahorra mano de obra y es eficiente, y es adecuado para operaciones de elevación frecuentes.

• Capacidad de carga moderada: el rango de carga es generalmente de 0,125-3 toneladas, adecuado para el manejo de materiales ligeros (como piezas mecánicas, moldes, cajas de embalaje, etc.).

• Amplia cobertura: se pueden cubrir todas las zonas dentro del radio de rotación del voladizo, adecuadas para la carga y descarga en punto fijo o el flujo de material de la línea de producción.

3Escenarios de aplicación
• Estación de trabajo del taller: se utiliza para la carga y descarga de máquinas herramienta y el suministro de material de las líneas de montaje.

• Carga y descarga en almacén: transporte de mercancías en puntos fijos entre estanterías o plataformas de carga y descarga.

• Área de mantenimiento: elevación de herramientas o piezas durante el mantenimiento de automóviles y la revisión de equipos.

• Lugares con espacio limitado: tal como garajes subterráneos, pequeñas fábricas y otras zonas donde no se pueden instalar grúas tradicionales en el suelo.

4Seguridad y mantenimiento
• Protección contra sobrecargas: Equipado con un limitador de carga electrónico, corta automáticamente la fuente de alimentación cuando está sobrecargado para evitar daños en el equipo.

• Dispositivo de límite: el interruptor de límite giratorio evita que el voladizo gire en exceso y el límite de elevación evita que el elevador golpee la parte superior.

• Bajos requisitos de mantenimiento: estructura sencilla, pocos puntos de lubricación, sólo es necesario comprobar diariamente la estanqueidad del perno y los circuitos eléctricos.

5- Comparación con otras grúas:Comparado con las grúas tradicionales de puente:

• Pequeña ocupación de espacio: no se requieren barandillas o columnas de apoyo y no se ocupa ningún espacio en el suelo.

• Menor coste: los costes de instalación y mantenimiento son significativamente inferiores a los de las grúas de gran escala.

En comparación con las grúas móviles:

• Posicionamiento preciso: el control eléctrico es más adecuado para operaciones repetitivas en punto fijo.

• Alta estabilidad: la instalación fija reduce las sacudidas y es adecuada para el levantamiento de precisión.
